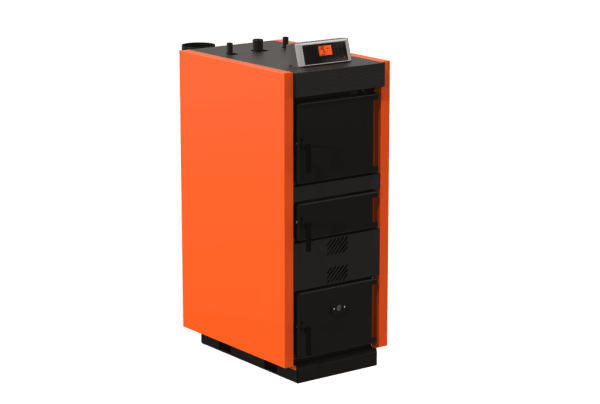

Vedpanna Solaris är en effektiv, miljövänlig och prisvärd vedpanna för uppvärmning av ett vattenburet värmesystem med den senaste förbränningsteknik inom vedeldning som gör att vedeldningen blir enklare, bekvämare, miljövänligare och mer effektiv.
Vedpanna Solaris sänker dina energikostnader
Vedpanna Solaris, tack vare sin konstruktion och den effektiva förbränningstekniken, förbränner rökgaserna snabbt och effektivt vid hög temperatur, vilket i sin tur leder till snabbare uppvärmning av vatten, minskad vedförbrukning, lägre energikostnader och en bättre miljö.
Med minskad vedförbrukning minskas också hantering av ved och de antal gånger som man behöver besöka pannrummet.
Vedpanna Solaris har en robust konstruktion, effektiv förbränning och unika fördelar
* Finns i effektområde 32 kW, 40 kW och 48 kW
* Lämplig för vedeldning

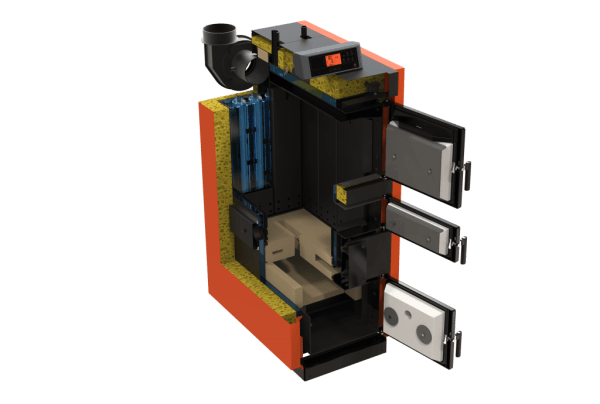

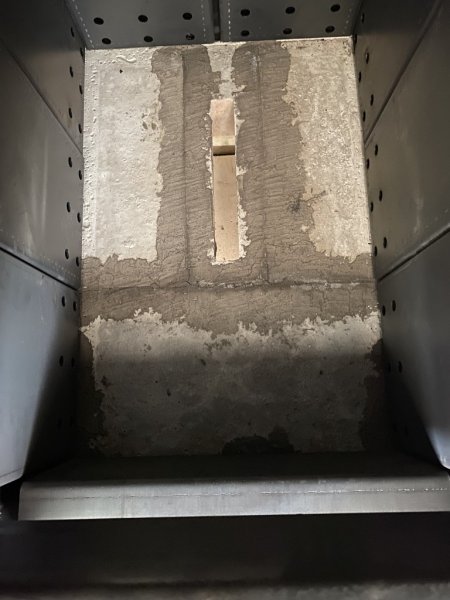

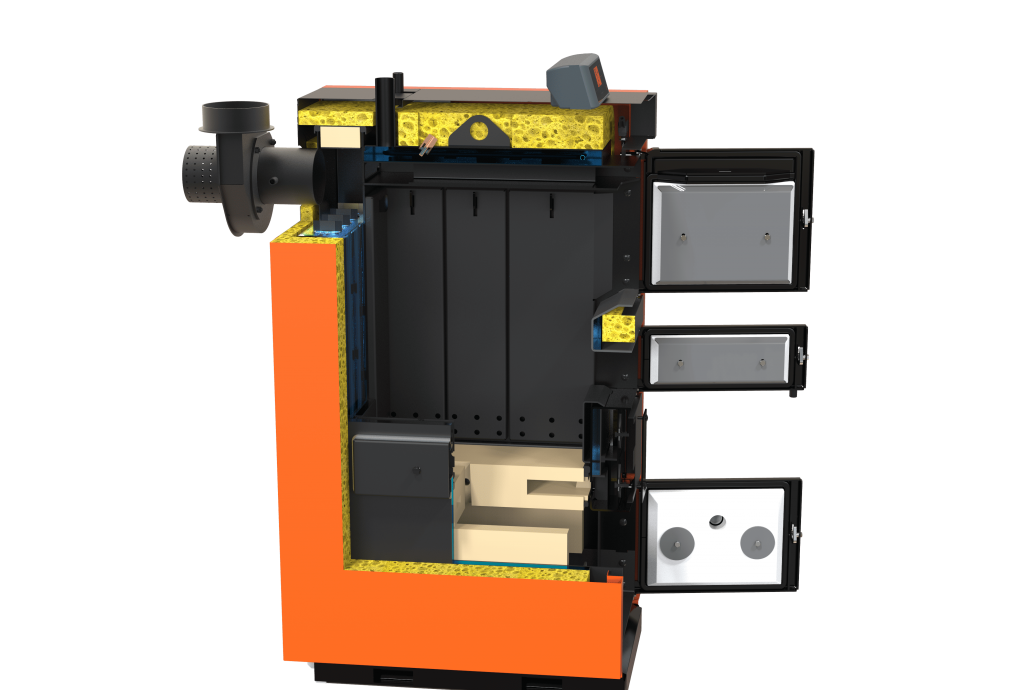

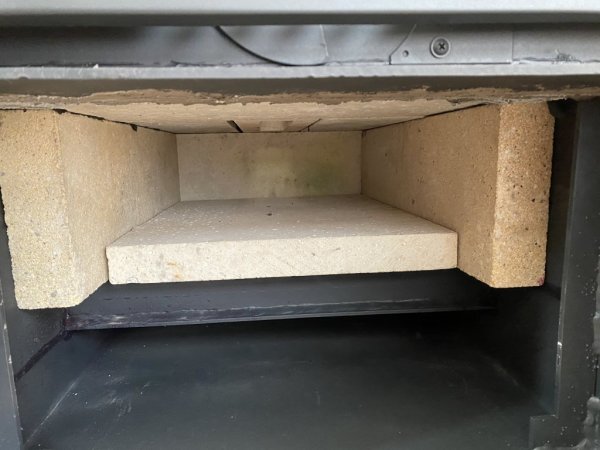

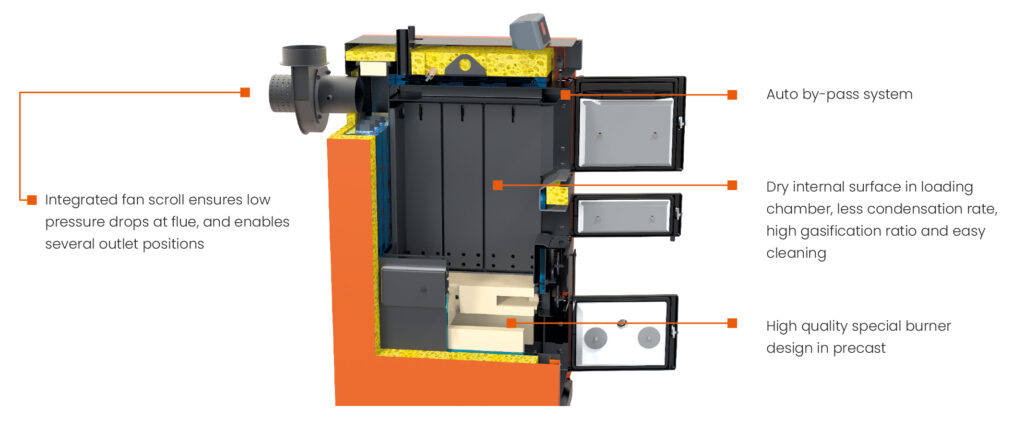

* Stor och hög eldstad som är optimerad för effektiv och
ren förgasningsprocess

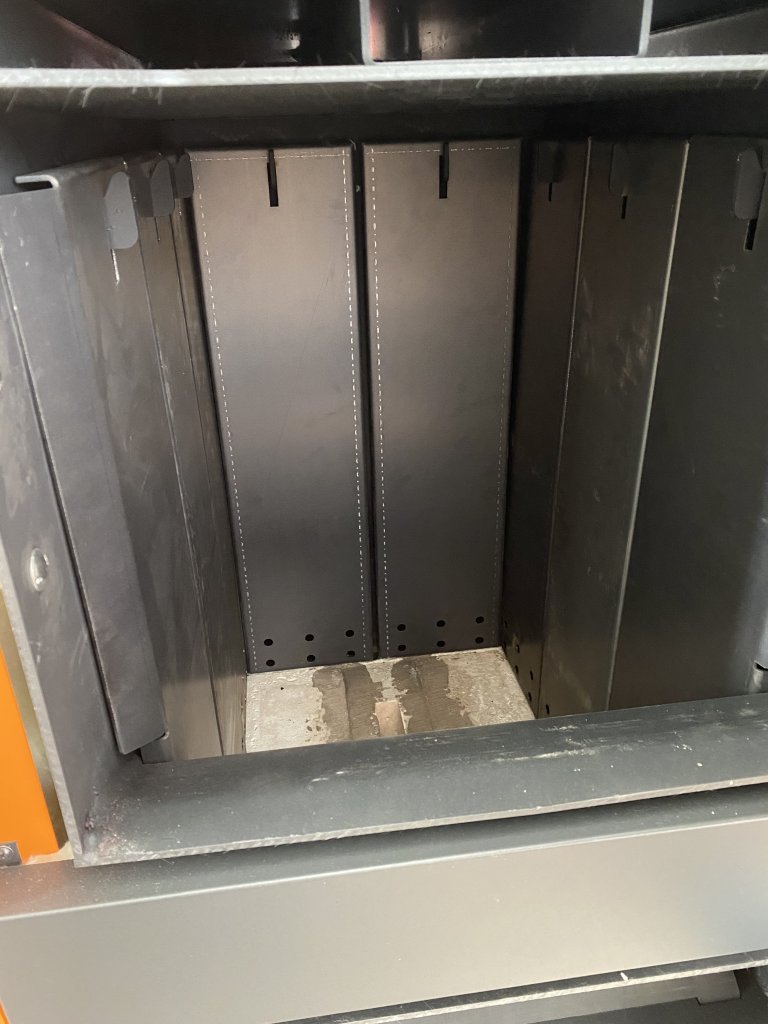

* Distansplåtar inne i eldstaden som skiljer veden från
vattenmantlade eldstadsytor vilket resulterar mindre kondens på
dessa ytor, mindre risk för nedkylning av bränsle,
mindre beläggningar, bättre pannskydd, högre förgasningsförhållande
och enklare ytrengöring

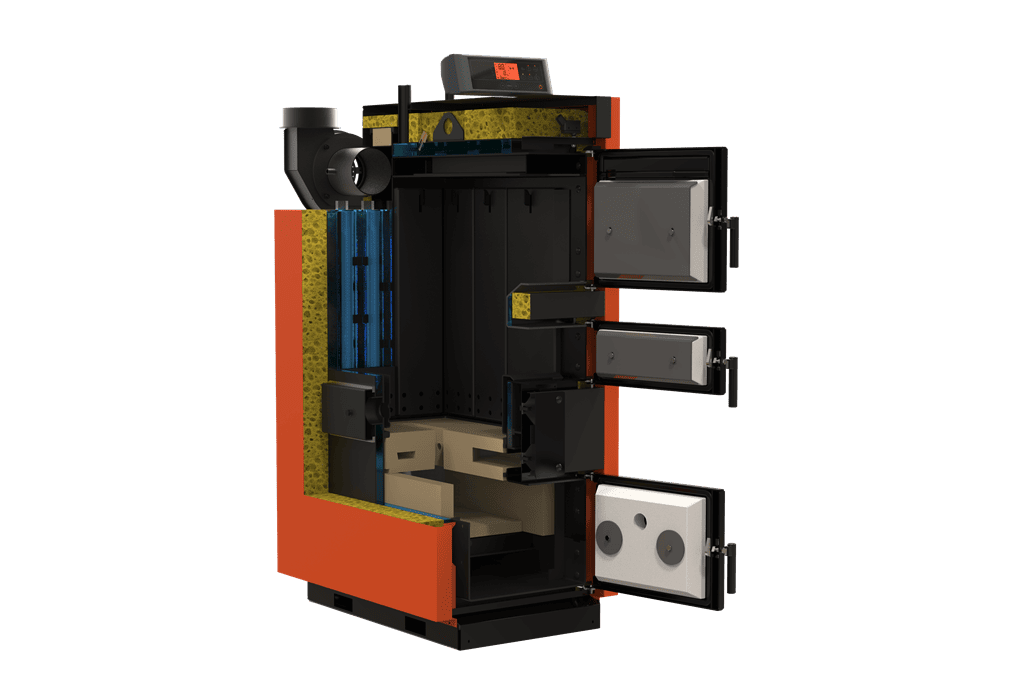

* Tre luckor för bättre tändning, drift och rengöring av pannan
* Integrerad kylslinga för skydd mot överhettning

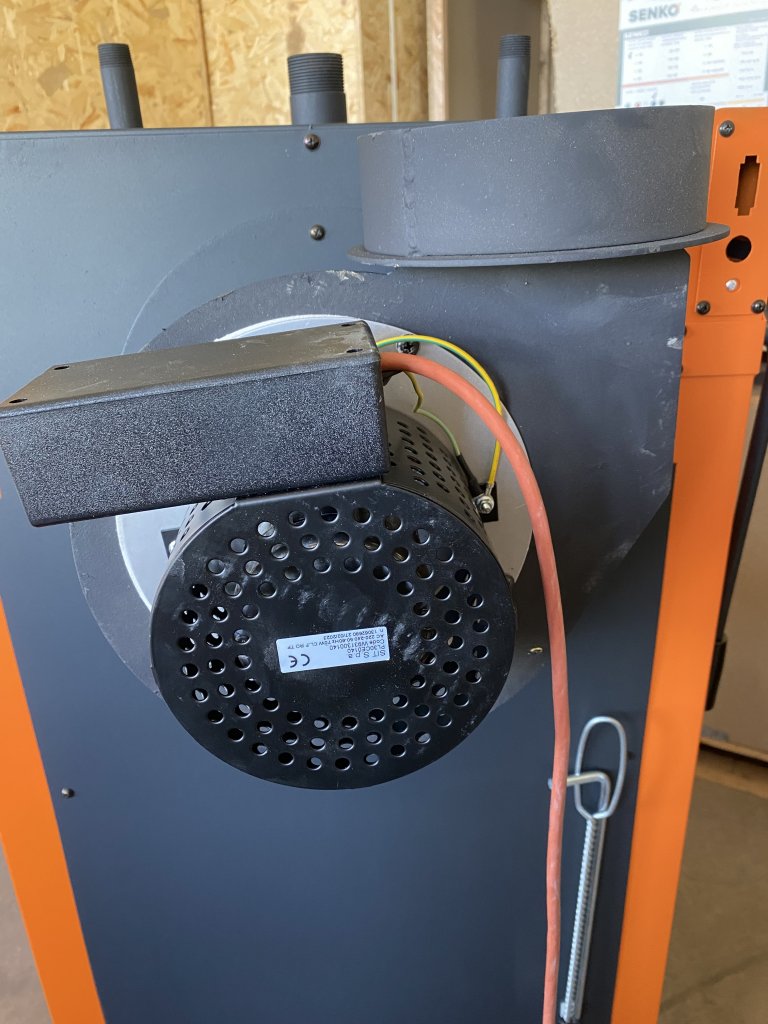

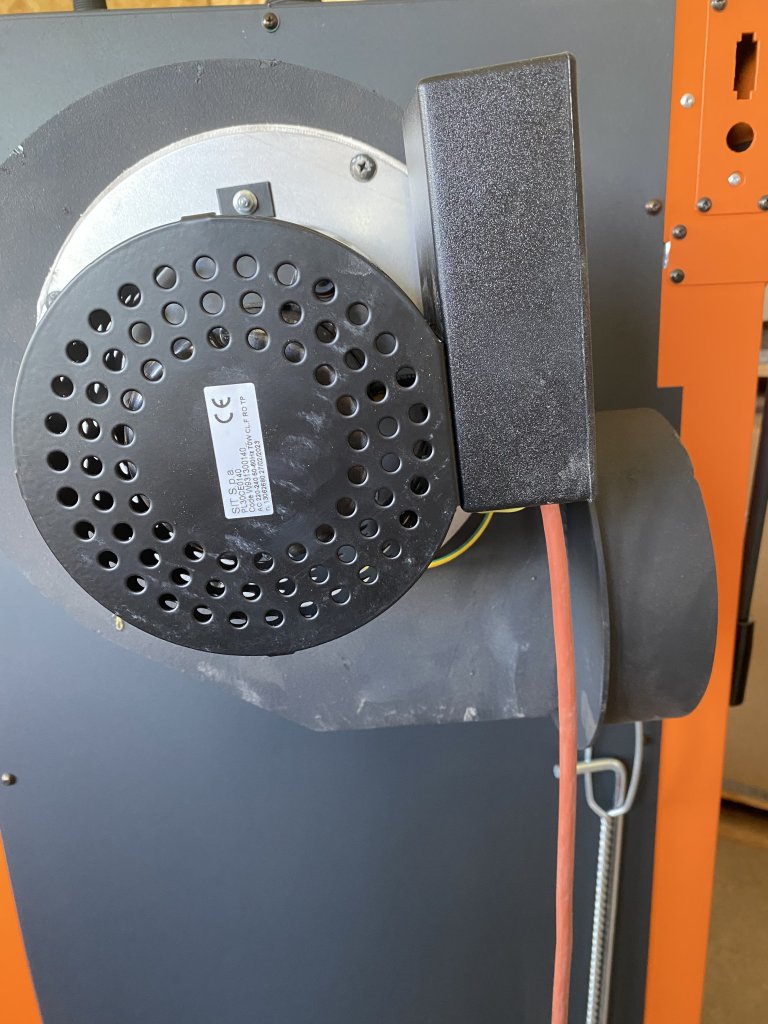

* Hastighetsreglering av fläkt

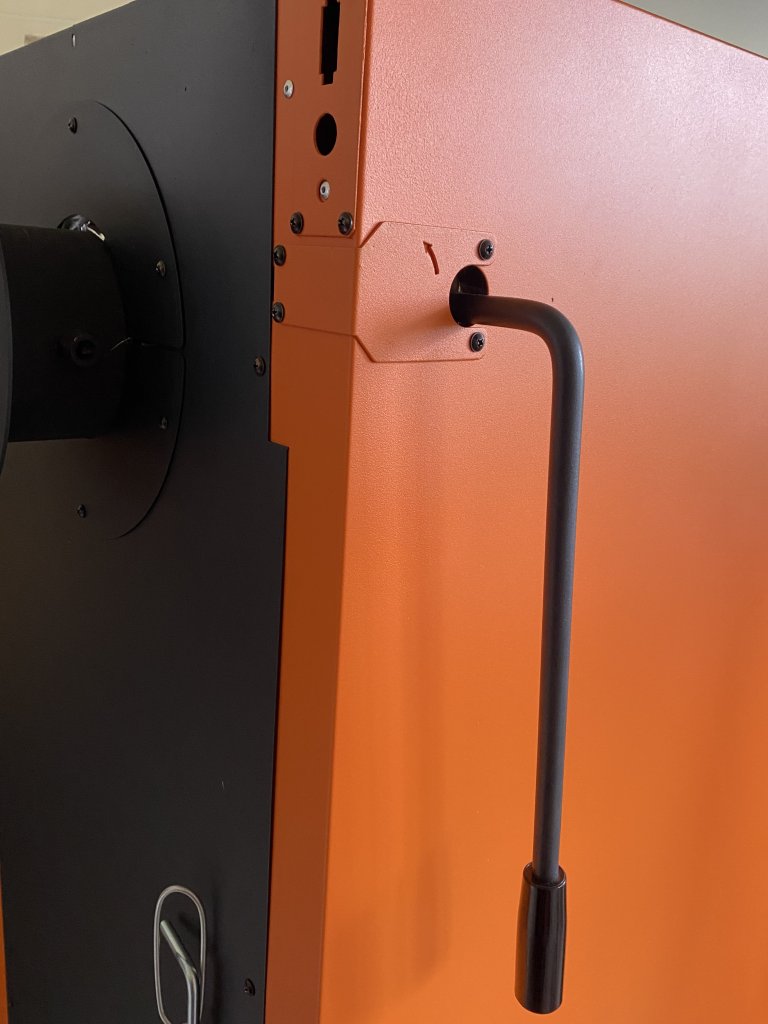

* Automatiskt aktiverat by-pass system med luckbrytare
Vid påfyllning när påfyllningsluckan öppnas, kommer fläkten att
gå på max hastighet för att leda ut röken till skorstenen
genom de kanaler som finns ovanpå vedinkastet.
Fläkten kan slås PÅ och AV genom att trycka på knappen
"MANUELL" medan dörren är öppen.
* Automatisk avstängning av fläkt när bränslet har brunnit färdigt
* Rökgastermostat

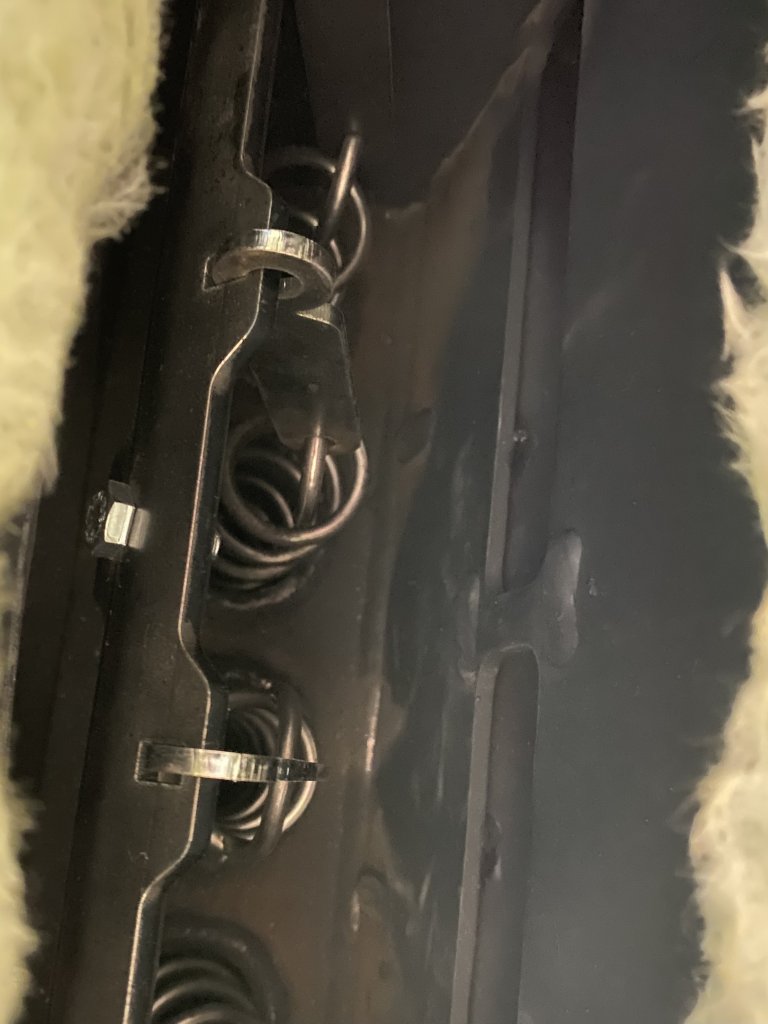

* Hög effektivitet tack vare ökade konvektionssytor(upp till 92%)

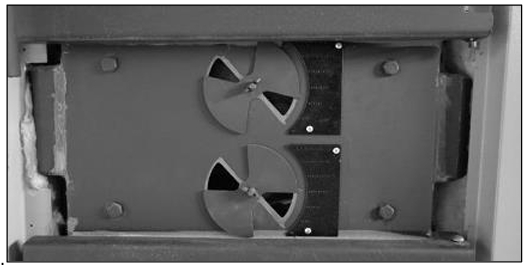

* Primär- och sekundärluftreglering
* Rumstermostatanslutning
* VV-pumpanslutning
Kontrollpanelen har följande funktioner:
1. Visar:
a) Faktisk panntemperatur
b) Ställ in panntemperatur
c) Fläktdriftläge och hastighet
d) Cirkulationspumpens status
e) VV-pumpens status
f) Varnings- och felindikeringar
g) Ställ in parametrar i undermenyer
2. Tillåter justering av följande parametrar i "MENY"-läge:
a) Pannans inställda temperatur (mellan 60 till 90°C med 2°C intervaller)
b) Fläkthastighet i manuellt läge
c) Cirkulationspumpens strömbrytare PÅ/AV temperatur (vid behov)
d) Fläktsäker arbetsparameter för efterkörning (om det behövs)
e) Inställd varmvattentemperatur (mellan 35 till 70 °C med 5C intervaller)
3. Reglage:
a) Panntemperatur enligt inställt värde
b) Autodrift av CH pump
c) Modulering av fläkthastighet för optimal effektivitet (i "FAN AUTO"-läge)
d) Rumstermostatalternativ
e) Autodrift av VV pump
f) Dörrbrytare
4. Säkerhetsfunktioner:
a) Om panntemperaturen av någon anledning når upp till 100°C,
stängs fläkten av, CH-pumpen hålls i drift. Panelen varnar användaren
med ett ljudsignal. Om panntemperaturen sjunker under 95°C igen
stängs summerlarmen av, pannan går tillbaka till normal drift.
b) Extern säkerhetstermostat(överhettningsskydd) för ytterligare
säkerhet som aktiveras om panntemperaturen blir över 110°C.
Denna termostat är av manuell återställningstyp på grund av
europeiska bestämmelser.
c) Högströmsskyddssäkring, bryter strömmen på kontrollboxens baksida.
d) När rökgastemperaturen överstiger max. inställd rökgastemperatur
kommer fläkten att stanna.
e) Alla inställningar lagras i det elektroniska kortets minne även
vid strömavbrott
5. Energibesparande funktioner:
a) Cirkulationspumpen stängs av när panntemperaturen ligger under
60°C. Detta kommer att skydda pannan mot kondens
(denna parameter kan återställas)
b) Modulering av fläkthastighet i förhållande till önskad
panntemperatur sparar energi och bränsle.
c) Fläkten stängs av när bränslet är färdigbrunnet i eldstaden

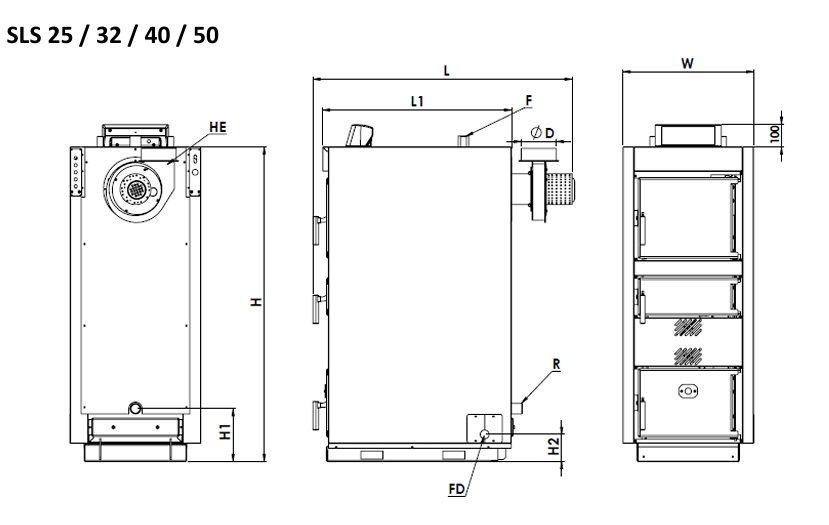

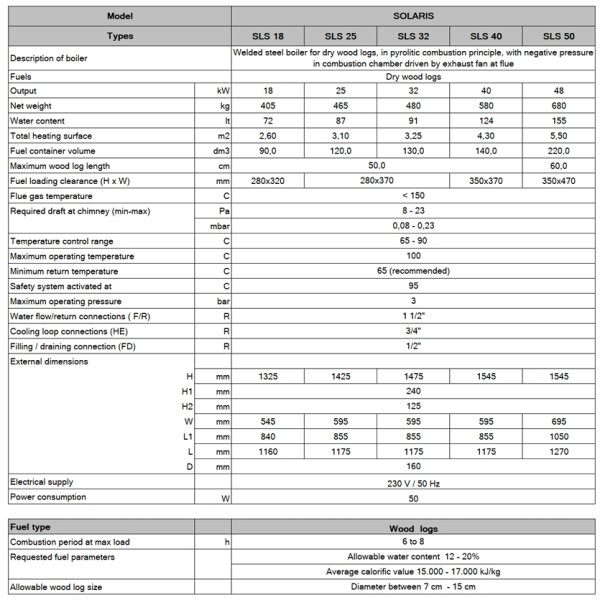

Vedpanna Solaris- Tekniska data
| Tekniska data | SLS 32 | SLS 40 | SLS 50 |
| yttermått B*L*H, mm | 595*1175*1475 | 595*1175*1545 | 695*1270*1545 |
| Vikt, kg | 480 | 580 | 680 |
| Effekt, kW | | Verkningsgrad, % |
| 32 | 40 | 48 |
| 90,8 | 90,7 | 90,6 |
| Ved | Ved | Ved |
| 91 | 124 | 155 |
| Eldstadsvolym, dm3 | 130 | 140 | 220 |
| Max vedlängd, mm | 500 | 500 | 600 |
Vedinkastöppning
H*B, mm | 280*370 | 350*370 | 350*470 |
| Rökgastemperatur, °C | < 150 | < 150 | < 150 |
Skorstensdrag
min-max, Pa | 8-23 | 8-23 | 8-23 |
| Pannans temperaturområde, °C | 65-90 | 65-90 | 65-90 |
| Max drifttemperatur, °C | 100 | 100 | 100 |
| Max drifttryck, bar | 3 | 3 | 3 |
| El | 230V/50 Hz | 230V/50 Hz | 230V/50 Hz |
| Elförbrukning fläkt, W | 50 | 50 | 50 |
| Skorstensanslutning, mm | 160 | 160 | 160 |
| Förbränningstid vid max last, h | 6-8 | 6-8 | 6-8 |
| Garanti, år | 2 | 2 | 2 |

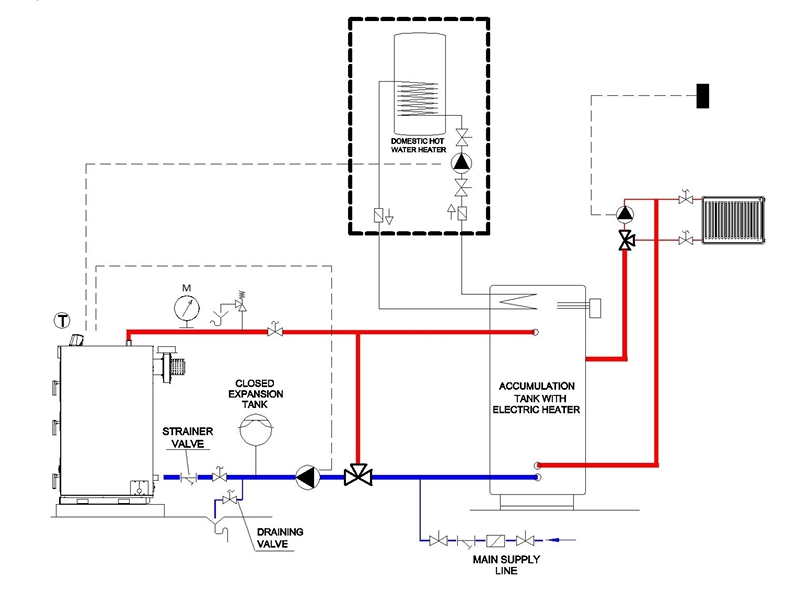

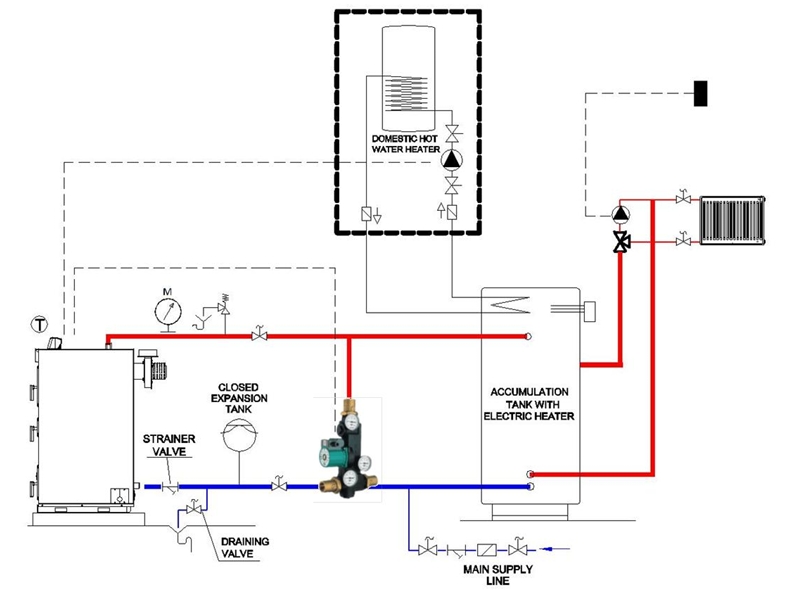

Genom att kombinera vedpanna Solaris med ackumulatortank och solfångare får man ett flexibelt och effektivt värmesystem.
I vårt produktsortiment kan vi erbjuda ett komplett värmesystem med vedpanna Solaris, ackumulatortank(ar) i olika storlekar och vakuumrörsolfångare.
Akumulatortankar
Solfångare
ROT avdrag vid installation av vedpanna
Generellt används en schablon som branschen och Skatteverket kommit överens om, denna säger att 28% av total kostnad för en vedpanna med installation är arbetskostnad, och det är alltså denna del som du får dra av den del kostnaden genom ROT-avdrag. Prisexempel:
- Totalt pris för vedpanna med ackumulatortank och installationsarbete: 100.000 kr
- Arbetskostnad (28% av priset): 28.000 kr
- ROT-avdrag (30% arbetskostnaden: 8.400 kr
- Slutpris för vedpanna och installation: 91.600 kr
