Den stora braskamin Scan-Line 1000 är en robust kamin utan att vara klumpig. Kaminen är byggd i kraftigt stål och har närmast oanade möjligheter att hålla och avge värme. Braskamin Scan-Line 1000 kan rymma ved i stora bitar på upp till 50 centimeter
Braskamin Scan-Line 1000 är robust utan att vara klumpig. Kaminen är byggd i kraftigt stål och har närmast oanade möjligheter att hålla och avge värme. I sockeln står den stora askhinken på åtta liter och det finns naturligtvis också plats för förvaring av tändverktyg. HETAs spisverktyg sitter i luckan i sockelrummet.
Braskamin Scan-Line 1000 finns i tre olika modeller,Scan-line1000,Scan-Line 1000B med bakugn och Scan-Line 1000S med 4 st ackumulleringsstenar.
I sockeln står den stora askhinken på åtta liter och det finns naturligtvis också plats för förvaring av tändverktyg. HETAs spisverktyg sitter i luckan i sockelrummet.
Förklaring till bilder:
Bild 2,Scan-Line 1000,stål
Bild 3,Scan-Line 1000 med täljstenstopp

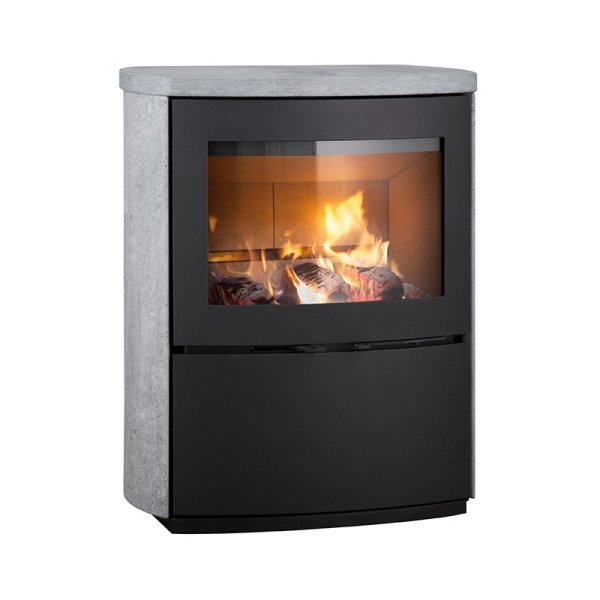

Bild 4,Scan-Line 1000 med komplett täljsten

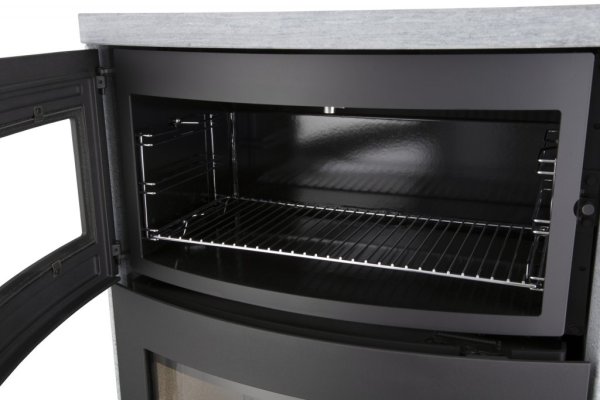

Bild 5,Scan-Line 1000B med bakugn,stål
Bild 6,Scan-Line 1000B med bakugn och täljstenstopp

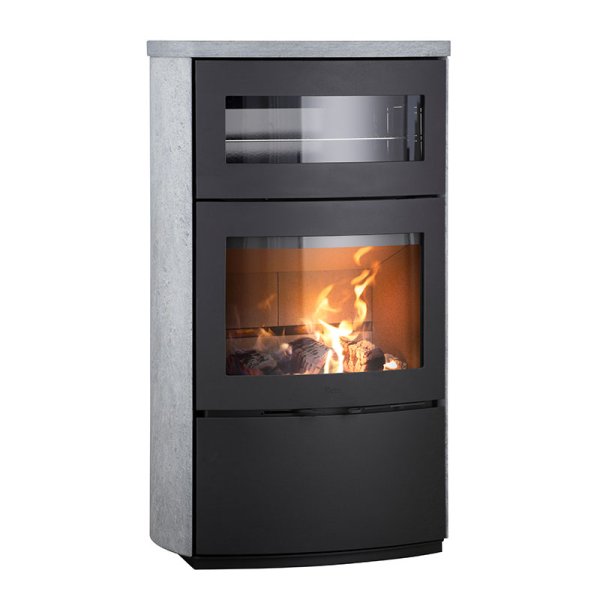

Bild 7,Scan-Line 1000B med bakugn och komplett täljsten

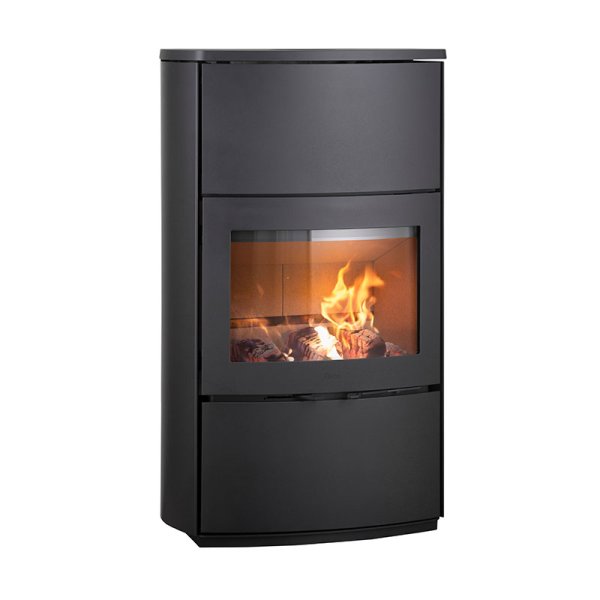

Bild 8,Scan-Line 1000S med ackumulleringsstenar,stål
Bild 9,Scan-Line 1000S med ackumulleringsstenar och täljstenstopp
Bild 10,Scan-Line 1000S med ackumulleringsstenar
och komplett täljsten
Bild 11, täljsten

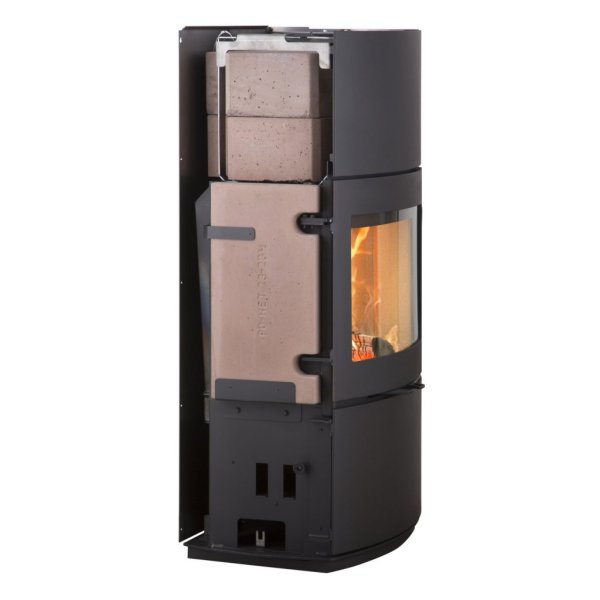

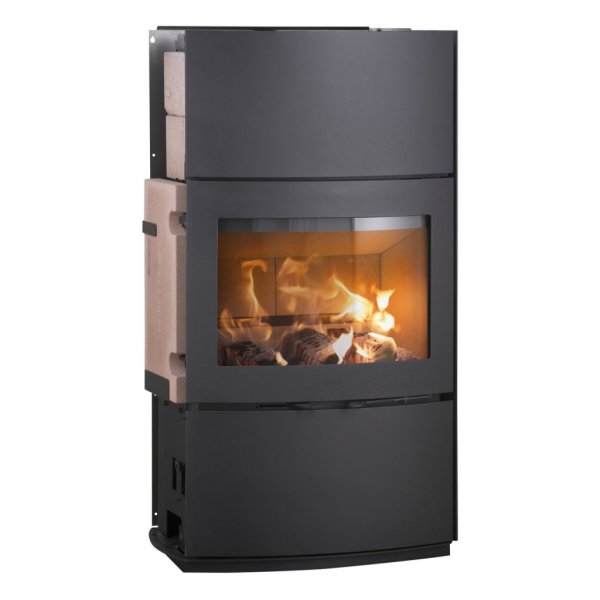

Bild 12-14,Scan-Line 1000S med ackumulleringsstenar,stål
Vild 15, Scan-Line 1000B med bakugn och komplett täljsten
Braskamin Scan-Line 1000-tekniska data
| Mått,mm | B767xL476xH945 |
| Energiklass | A+ |
| Från golv till toppanslutning,mm | 927 |
| Färg | Svart/Grå |
| Nominell effekt,kW | 7,7 |
| Effekt,kW | 4-14 |
| Uppvärmningsyta,m2 | 50-200 |
Rökrörsanslutning topp/bak,mm
Mått från golv till centrum
bakanslutning,mm | D150
801
|
| Vikt,kg | 176 |
| Vedmängd vid inlägg,kg | 1,8 |
Invändigt mått
brännkammare,mm | B550 |
| Min. skorstenstryck,mbar | 0,10 |
Avstånd till brännbart
material,mm | Sida: 425
Bak: 120
Uppställning
45 grader i hörn: 120 |
| Möbleringsavstånd,mm | 1300 |
| CO2%/mg/Nm3 vid 13%O2 | 0,08/960 |
| Verkningsgrad,% | 86 |
Stoffmätning NS3058g/kg
torrstoff | 1,33 |
Stoffmätning mg/Nm2
vid 13%O2 | 10 |
| Rökgasflöde g/sek | 5,6 |
| Rökgastemperatur,C | 204 |
| NOx mg/Nm2 vid 13%O2 | 80 |
| Godkännande | EN 13240,NS3059,
15a-BVG,AEA |
* Energieffektivitetsklass: A+
Braskamin Scan-Line 1000B med bakugn-tekninska data
Mått,mm
Rökrörsanslutning topp/bak,mm
Mått från golv till centrum
bakanslutning,mm | B767xL476xH1292
D150
1166
|
| Energiklass | A+ |
| Från golv till toppanslutning,mm | 1260 |
| Nominell effekt,kW | 7,7 |
| Effekt,kW | 4-15 |
| Uppvärmningsyta,m2 | 50-200 |
| Vikt,kg | 231/248/319 |
| Vedmängd vid inlägg,kg | 1,8 |
Invändigt mått
brännkammare,mm | 550 |
Avstånd till brännbart
material,mm | Sida: 425
Bak: 120 |
| Möbleringsavstånd,mm | 1300 |
| Verkningsgrad,% | 86 |
Stoffmätning NS3058g/kg
torrstoff | 1,33 |
Stoffmätning mg/Nm2
vid 13%O2 | 10 |
* Energieffektivitetsklass: A+
Braskamin Scan-Line 1000S med ackumullering- tekniska data
Mått,mm
Rökrörsanslutning topp/bak,mm
Mått från golv till centrum
bakanslutning,mm | B767xL476xH1305
D150
801 |
| Energiklass | A+ |
| Från golv till toppanslutning,mm | 919 |
| Nominell effekt,kW | 7,7 |
| Effekt,kW | 4-15 |
| Uppvärmningsyta,m2 | 50-200 |
| Vikt,kg | 302/320/391 |
| Vedmängd vid inlägg,kg | 1,8 |
Invändigt mått
brännkammare,mm | 550 |
Avstånd till brännbart
material,mm | Sida: 425
Bak: 120 |
| Möbleringsavstånd,mm | 1300 |
| Verkningsgrad,% | 86 |
Stoffmätning NS3058g/kg
torrstoff | 1,33 |
Stoffmätning mg/Nm2
vid 13%O2 | 10 |
* Energieffektivitetsklass: A+
